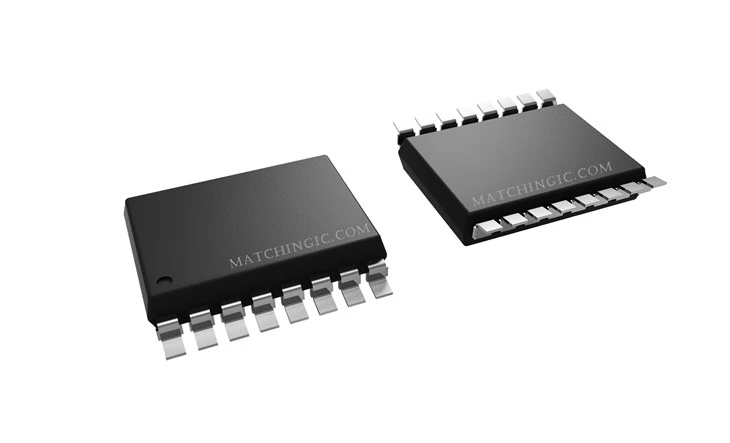

ADUM162N1BRZ-RL7

ADUM162N1BRZ-RL7 to standardowy izolator cyfrowy o wysokiej wydajności, który doskonale sprawdza się w zastosowaniach wymagających wysokiej odporności na stany przejściowe w trybie wspólnym, tolerancji na szum, niskiego opóźnienia propagacji i dużych szybkości transmisji danych. Dzięki niskiemu poborowi mocy, możliwościom zmiany poziomu napięcia i opcjom zabezpieczającym przed awarią jest to wszechstronne rozwiązanie do szerokiej gamy zastosowań przemysłowych i komercyjnych.

Wyślij zapytanie

Opis

Parametry techniczne

Standardowy izolator cyfrowy ADUM162N1BRZ-RL7 zapewnia wysoką odporność na stany przejściowe w trybie wspólnym (100 kV/μs), solidną odporność na szumy promieniowane i przewodzone, niskie opóźnienie propagacji (maks. 13 ns dla 5 V, maks. 15 ns dla 1,8 V) oraz maksymalna gwarantowana szybkość transmisji danych 150 Mbps. Wyróżnia się niskim dynamicznym poborem mocy, zapewnia translację poziomów napięcia pomiędzy 1,8 V a 5 V, działa w wysokich temperaturach (do 125 stopni) i posiada niezawodne opcje wysokiego i niskiego poziomu. Wszystkie te funkcje są zamknięte w kompaktowej obudowie SOIC z 16-ołowiem, zgodnej z RoHS, o wąskiej obudowie, co czyni go idealnym wyborem do szerokiego zakresu zastosowań przemysłowych i komercyjnych.

product-1268-913

Produkty powiązane:

Nr części	ADUM162N1BRZ	ADUM162N1BRZ-RL7
Opis	Izolator cyfrowy	Izolator cyfrowy
Magazyn	30000	30000
Stan produktu	Aktywny	Aktywny
Technologia	Sprzężenie pojemnościowe	Sprzężenie pojemnościowe
Typ	Ogólny cel	Ogólny cel
Izolacja napięcia	3 kVrms	3 kVrms
Prędkość transmisji danych	150Mb/s	150Mb/s
Izolowana moc	NIE	NIE
Liczba kanałów	6	6
Wejścia - Strona 1/Strona 2	4/2	4/2
Typ kanału	Jednokierunkowy	Jednokierunkowy
Odporność na stany przejściowe w trybie wspólnym (min)	75 kV/µs	75 kV/µs
Opóźnienie propagacji tpLH i tpHL (maks.)	13 ns, 13 ns	13 ns, 13 ns
Zniekształcenie szerokości impulsu (maks.)	4,5 ns	4,5 ns
Czas narastania/opadania (typ)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napięcie zasilające	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
temperatura robocza	-40 stopni ~ 125 stopni	-40 stopni ~ 125 stopni
Opakowanie/etui	Procedura SOP16	Procedura SOP16
Pakiet	Taśma i szpula (TR)	Taśma i szpula (TR)

APLIKACJE:

·Izolacja wielokanałowa ogólnego przeznaczenia

·Izolacja szeregowego interfejsu peryferyjnego (SPI)/konwertera danych

·Izolacja magistrali przemysłowych

OGÓLNY OPIS:

ADuM160N/ADuM161N/ADuM162N/ADuM163N1 to 6-cyfrowe izolatory kanałów oparte na technologii iCoupler® firmy Analog Devices, Inc. Łącząc szybkie, komplementarne półprzewodniki z tlenkiem metalu (CMOS) i technologię monolitycznego transformatora z rdzeniem powietrznym, te komponenty izolacyjne zapewniają wyjątkową wydajność, przewyższającą alternatywy, takie jak urządzenia transoptorowe i inne zintegrowane sprzęgacze. Maksymalne opóźnienie propagacji wynosi 13 ns przy zniekształceniu szerokości impulsu mniejszym niż 4,5 ns przy zasilaniu 5 V. Dopasowanie między kanałami opóźnienia propagacji jest ścisłe i wynosi maksymalnie 4,0 ns.

Kanały danych ADuM160N/ADuM161N/ADuM162N/ADuM163N są niezależne i dostępne w różnych konfiguracjach przy napięciu wytrzymywanym 3,0 kV rms (patrz Przewodnik zamawiania). Urządzenia działają z napięciem zasilania po obu stronach w zakresie od 1,7 V do 5,5 V, zapewniając kompatybilność z systemami o niższym napięciu, a także umożliwiając funkcję translacji napięcia przez barierę izolacyjną.

W przeciwieństwie do innych alternatywnych transoptorów, poprawność prądu stałego jest zapewniona w przypadku braku przejść logicznych na wejściu. Dostępne są dwie różne opcje zabezpieczenia przed awarią, dzięki którym wyjścia przechodzą do wcześniej określonego stanu, gdy zasilanie wejściowe nie jest podłączone.
